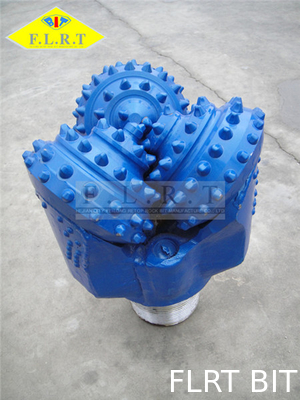

| Nama merek: | FLRT |
| Nomor Model: | 12 1/4 "FG515G |
| Moq: | 20pcs |
| Kemampuan Penyediaan: | 300 pcs per kuartal |
PARAMETER PENGEBORAN YANG DISARANKAN UNTUK APLIKASI
| Jenis & Kode IADC | 415 | 435 445 | 515 525 | 535 545 | 615 625 | 635 | |
| WOB | KN / mm (Bit Dia.) | 0.35 ~ 0.95 | 0.35 ~ 0.95 | 0,4 ~ 0,7 | 0,4 ~ 0,7 | 0,45 ~ 1.1 | 0,5 ~ 1.2 |
| Lb / dalam. (Bit Dia.) | 2000 ~ 5428 | 2000 ~ 5428 | 2285 ~ 4000 | 2285 ~ 4000 | 2571 ~ 6285 | 2857 ~ 6857 | |
| Kecepatan Rotasi (Rpm) | 150 ~ 60 | 150 ~ 60 | 140 ~ 80 | 120 ~ 80 | 110 ~ 60 | 100 ~ 50 | |
DESAIN ROLLER CONE BIT CONE
Ketiga kerucut memiliki bentuk yang sama kecuali bahwa kerucut No. 1 memiliki titik tombak. Salah satu faktor dasar yang harus diputuskan, dalam desain kerucut, adalah sudut jurnal atau pin. Sudut jurnal dibentuk antara sumbu jurnal dan horizontal. Karena ketiga kerucut cocok bersama, sudut jurnal menentukan kontur luar bit. Penggunaan sudut kebesaran meningkatkan diameter kerucut dan paling cocok untuk bit pembentukan lunak. Meskipun ini meningkatkan ukuran kerucut, ujung pengukur harus dibawa ke dalam untuk memastikan bit mengebor lubang pengukur.
Salah satu faktor penting yang mempengaruhi sudut jurnal adalah tingkat meshing atau interfit (yaitu jarak dimana puncak gigi dari satu kerucut meluas ke alur yang lain). Jumlah interfit mempengaruhi beberapa aspek desain bit.
1. Memungkinkan peningkatan ruang untuk kedalaman gigi, lebih banyak ruang untuk bantalan dan ketebalan kerucut yang lebih besar
2. Memungkinkan pembersihan alur secara mekanis, sehingga membantu mencegah bit balling
3. Ini memberikan ruang untuk satu kerucut untuk meluas di tengah lubang untuk mencegah efek coring
4. Ini membantu aksi pemotongan kerucut dengan meningkatkan selip kerucut.
